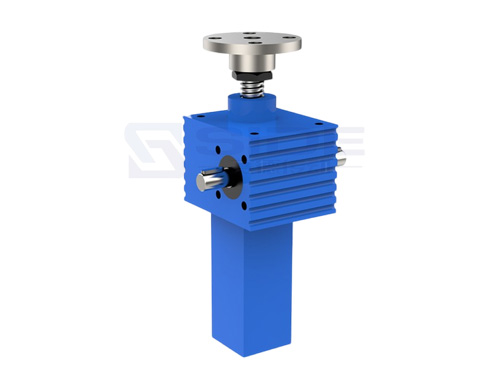

SGA(SJA)螺旋丝杆升降机

SJA丝杆升降机-螺旋丝杆升降机
SGA(SJA)系列螺旋丝杆升降机独特的方形凹槽壳体，加大外壳的散热能力，延长润滑脂使用寿命等。球墨铸铁的外壳材料选择，大幅提高壳体的强度和性能，以及在高温、低温下的广泛应用。SJA丝杆升降机的方形尾罩设计，控制丝杠不自转。先进的加工设备和加工组装工艺，是高产品质量的保证，先进的设计理念创造了抗冲击能力强，高强度，低噪音，长寿命，体积小的优质产品。

模块化组合丰富了产品的组合变化，SJA螺旋升降机可以直接与电机、减速电机、特殊功能附件的任意组合，一体化设计，为客户提供上千种轻而易举的选择。

SJA丝杆升降机可以按照客户要求非标设计，如不锈钢壳体及丝杠螺旋升降机，多头丝杠，耐高温，耐低温等产品。

附件齐全：防尘罩，反齿隙设计，安全螺母，滚珠丝杠，限位开关，过载离合器，电位计，编码器，制动器，手摇把，安装附件等。

SGA(SJA)系列螺旋丝杆升降机特点：
推杆速度：最高可至75mm/s；
输入转速：1800rpm；
行程范围：可至6.5米；
标准产品精度可至0.1mm，含反齿隙附件精度可至0.04mm；
绝对机械同步精度高，运行平稳；
抗冲击能力强；
可提供双头丝杠，三头丝杠，滚珠丝杠螺旋升降机；
10分钟工作制为30%。

SGA(SJA)系列螺旋丝杆升降机参数：

型号
SJA5
SJA10
SJA20
SJA50
SJA80
SJA100
SJA200
SJA300
最大提升力KN
5
10
20
50
80
100
200
300
丝杠直径x导程mm
Tr18x4
Tr20x4
Tr30x6
Tr40x7
Tr50x8
Tr60x9
Tr80x12
Tr100x16
蜗轮蜗杆减速比
V1
1:4
1:4
1:6
1:7
1:8
1:8
1:8.75
1:10.25
L1
1:16
1:16
1:24
1:28
1:32
1:32
1:35
1:41
蜗杆输入1转
丝杆行程mm
V1
1
1
1
1
1
1.125
1.371
1.56
L1
0.25
0.25
0.25
0.25
0.25
0.281
0.343
0.39
最大输入功率Kw
V1
0.30
0.57
0.14
2.2
2.5
3
4
7
L1
0.15
0.27
0.55
1.1
1.5
2.2
3.5
5.5
满载启动扭矩Nm
V1
4.2
8
18
48.5
75
100
265
460
L1
1.5
3.1
6.7
20
30
41
106
180
启动效率
V1
0.24
0.25
0.19
0.18
0.17
0.18
0.17
0.18
L1
0.16
0.16
0.12
0.11
0.10
0.11
0.11
0.12
1500rpm时的运转效率
V1
0.34
0.35
0.33
0.32
0.31
0.33
0.33
0.33
L1
0.25
0.25
0.24
0.23
0.22
0.23
0.22
0.23
空载扭矩Nm
V1
0.11
0.29
0.4
0.84
1.85
2.1
2.8
3.8
L1
0.09
0.18
0.29
0.59
1.12
1.4
2.1
3.1
箱体材料
球磨铸铁
箱体重量Kg
3.2
5
8.5
21.5
36
58
75
110
每100mm丝杠+护管重量Kg
0.36
0.50
0.75
1.52
2.44
3.02
4.5
6.8
